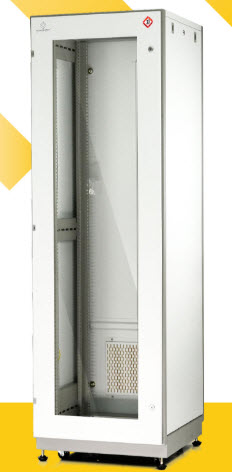

Close Rack Cabinet Rack
Designed and Manufactured To comply Standards of EIA-310-E (Rev.EIA-310D), IEC60297-1, IEC60297-2, BS5954 Part:2, DIN 41494, 19" Standard.
⚫ Modular Knock Down Easy to assembly, transportation.
⚫ Manufactured
- Made from 1.5mm Electro-Galvanized Steel Sheet.
- Mounting Pole, Frame structure and Base made from 2.0mm Electro-Galvanized Steel Sheet.
- Castor Base Stand made from 3.0mm steel.
- 100% rust proof.
⚫ Structure It was mounted by wedge lock to increase strength.
⚫ Mounting Pole Designed to be C-shape angle with 10x10mm square punching hole to increase strength and flexible to adjust freely with screened Rack unit (U) on the mounting pole.
⚫ Front Door Was the steel frame with light brown acrylic 5.0mm thickness and 38cm width, with film protection [About the height will follow as the size of Rack unit). Door edge with 3-fins type of dust proof rubber seal (Gray color]. Support security lock (Cam lock type) with 19"Germany master key, and trademark embossing on the top. ⚫ Rear Door 34 x 23cm Steel door and perforated ventilation slot with dust filter on the bottom side. The inside is 70mm width T-Frame (Excluding for 15U Rack) to prevent the swinging door. Door edge with 3-fins type of dust proof rubber seal (Gray color). Support security lock with 19" Germany master key same as the front door set. Hinge Made from 3 pieces of special high strength (ABS) or other materials lasrequested), without disturbance noise and rust-free. The front and rear door can reverse to change the opening direction from the left or right side by adjusting screw at the nut of hinge.
⚫ Side Panels Was the steel frame with security lock and master key same as the front door set and provided 19" Germany slide latch on the top part for easy removable. The inside is 70 mm width vertical frame (Excluding for 15U Rack) for more strength. Roof Cover Can be mounted the 4" fan sets, up to 6 fans maximum mounted for ventilation and able to change to vented raised roof cover in optional.
⚫ Base It's same dimension as the cabinet for full weight support. The bottom are 3 parts plinth and slide shutter with gray sponge for cable access and protect animal creep into the cabinet, can be mounted the ventilating fan.
Pedestal Up and down adjustable stand with castor base. The 4 pedestal's base with 180° freely tilt to suit the slope floor and made from Black ABS to protect the electrostatic and leaking electricity.
⚫ Castor Made from 50mm diameter of Black Nylon 6, swiveling at 360° and convenience to move, support the static load with 150kg/castor.
New Shine Light Gray Two-tone color painted by Electrostatic powder coat system with international standards ASTM.
Grounding System 2.5mm copper wire with yellow and green color stripe which connect between all removable part of rack.
Screw Set Provided screws, captive nuts, plastic washer with nickel plating and M6 standard.
⚫ Static Load Rating 1,200kg load, certified by KMUTT. The result shall be less than 3.0mm or 0.14%.
Manufacturing and Distribution Certified by ISO 9001:2015.
Index of Protection IP 40.
Master Key แบบ Cam Lock ฝังเสมอฝาหลัง
• ผลิตขึ้นรูปจาก Blectro - Galvanized Sheet Steel ความหนา 1.5 mm. โดยเสายึดอุปกรณ์ (Mounting Angle Pula), โครงตู้ Frame Structure), ฐาน (Base) ทําจากเหล็กหนา 2 mm, และฐานของลูกล้อพร้อม ขาตั้ง ใช้เหล็กหนา 3 mm.
• เสายึดอุปกรณ์ (Mounting Angle Pole) จํานวน 4 ต้น ออกแบบเป็นมุมรูปตัวซี (C - Shape) เพื่อเพิ่ม ความแข็งแรงในการยึดอุปกรณ์ โดยขอบเสาทั้ง 2 ด้านจะเจาะรูยึดอุปกรณ์ (Mounting Hole) รูปสี่เหลี่ยม ขนาด 7.0 x 7.0 mm. เสายึดอุปกรณ์สามารถปรับเลื่อนตําแหน่งเช้า - ออกได้โดยอิสระ เพื่อความสะดวก และความสวยงามในการติดตั้งอุปกรณ์ภายใน (เมื่อขยายเสาเต็มที่จะเหลือพื้นที่ว่างด้านหน้า - หลังเพียง 5.0 cm. : New Expension Room) พร้อมป้ายบอกระยะความสูงของ U
• ประตูหน้า (Front Door) เป็นโครงเหล็กเจาะช่องฝังแผ่น Acrylic สีชา หนา 5 mm. ความกวาง 38 cm. ขอบประตูฝังครีบยางกันฝุ่นสีเทาแบบ 3 ครีบ มีระบบ Security Locks ด้วย Master Key แบบ Cam Lock ฝังเสมอหน้าตู้ พร้อม Logo ปั้มนูน
• ประตูหลัง (Rear Door) เป็นประตูเหล็ก มีช่องระบายอากาศด้านล่างขนาด 34 X 23 pm, เจาะรูแบบลายแนวตั้งสลับสาย พร้อมแผ่นกรองฝุ่นที่สามารถถอดทําความ สะอาดได้ ด้านในมีโครงเหล็กกว้าง 70 mm. ยึดฝาประตูเป็นรูปตัว T เพื่อกันประตูพริ้ว และขอบประตูฝังครีบยางกันฝุ่นสีเทาแบบ 3 ครับ มีระบบ Security Lock • บานพับประตู (Hinge) เป็น PVC ชนิดเหนียวพิเศษแบบ 3 ชุด มีเครื่องหมายการค้าบนบานพับไม่ก่อให้เกิดสนิมและมีความแข็งแรงคงทน สามารถรับน้ําหนักได้มาก โดยไม่ก่อให้ เกิดเสียงรบกวนขณะเปิด - ปิด และสามารถปรับเปลี่ยนทางการเปิด - ปิดประตูจากซ้ายไปขวาหรือขวาไปซ้ายได้โดยการใช้สารเพียงตัวเดียว ทั้งนี้เมื่อสามารถติดตั้งได้ในทุกพื้นที่การใช้งาน • ฝาด้านข้าง (Side Panels) เป็นเหล็กทึบ มีมือจับพร้อมกลอนสลักสปริง (Slide Latch) ด้านละ 2 ชุด ติดด้านบนของตู้เพื่อใช้ถอด - ใส่ฝาข้าง อีกทั้งยังมีระบบ Security Locks ด้วย Master Keys เหมือนประตูหน้า
•
หลังคาด้านบนของตู้ Roof Cover) สามารถติดตั้งพัดลมระบายอากาศได้ตั้งแต่ 1-6 ตัว โดยสามารถเลือกแบบหัดลมได้ทุกแบบ ได้แก่ พัดลมเดี่ยว (1 x 4") หรือชุด พัดลม 2 ตัว 2 x ) 4' Fan Sat) หรือชุดพัดลม 2 ตัว (3 x 0 4" Fan Set) อีกทั้งยังสามารถถอดเปลี่ยนแปลงหลังคาด้านบนของตู้ (Roof Cover) ไปใส่หลังคายกสูง
(Vented Raised Root Cover)
• ฐาน (Base) มีขนาดเท่าตัวตู้ เพื่อความแข็งแรงและมั่นคงของการรับน้ําหนัก ด้านล่างของฐานตู้เป็นแบบ 3 Parts Plinth มีช่องร้อยสายสัญญาณและสายไฟแบบบาน สไลต์พร้อมฟองน้ําสีเทา (Slide Shutter) สามารถปรับเข้า - ออกเพื่อป้องกันสัตว์เล็ดลอดเข้าไปในตู้ และสามารถติดตั้งหัดลมระบายอากาศได้อีกด้วย • ขาตั้ง (Adjustable Pedestal) ยึดติดกับชุดล้อ สามารถปรับขึ้น - ลงใต้ โดยฐานขาตั้งทั้ง 4 ขา เป็นแบบปรับเอียงตามความลาดชันได้โดยอิสระ 180 องศา (Aligns cnuneven surface) และฐานขาตั้งทําจากวัสดุ ABS สีดํา เพื่อป้องกันไฟฟ้าสถิตและป้องกันการการรั่วของกระแสไฟฟ้าลงพื้น
• ลูกล้อ (Custor) เป็นแบบแป้นหมุน 360 องศา (Swivel Platy) สะดวกต่อการเคลื่อนย้าย ทําจากวัสดุ Nylon Six สีดํา ขนาดเส้นผ่านศูนย์กลาง 50 mm. สามารถรับ น้ําหนัก Static load ได้ 100 Kgs Custor มีเครื่องหมายการค้าบนลูกล้อ
• สีของผู้เป็นสี New Shine Two-Tone (ชาวเทา เทาเข้ม) ใช้กระบวนการพ่นสีและอบสีด้วยระบบ Electrostatic Powder Coatings เพื่อความเนียนเรียบและการยึด เกาะของสีที่ยาวนาน สายกาวน์ (Earthling Kit) ประกอบด้วยสายทองแดง ขนาด 2.5 mm. สีเขียวคาดเหลืองความยาว 18 cm. พร้อมหางปลาจํานวน 2 เส้น เชื่อมโครง เบากับประตูหน้า, ประตูหลัง ส่วนฝาช้าง 2 ด้าน มีสายการนี้เขียวคาดเหลืองความยาว 13 cm. พร้อมขั้วต่อแบบ Sleeve จํานวน 4 เส้น ใช้ต่อสายกาวน์ เช้า - ออก ใน กรณีที่ต้องเปิดฝาข้างเพื่อหางาน
• ชุดน็อตสกรู (Screw Set) ประกอบด้วยสกรู (Screw), แป้นยึดตัวเมีย (Captive Nut), แหวนรองพลาสติกสีขาว (Plastic Washer) โดยสกรูและแป้นยึดตัวเมียชุบด้วย
Nickel และเกลียวมาตรฐานแบบ M5
• ผลิต (Manuracture) และจัดจําหน่าย (Distribution) โดยบริษัทที่ได้รับการรับรองมาตรฐาน ISO 9001 : 2008
• ส่งมอบพร้อมกุญแจแบบ Master key มีหมายเลขและเครื่องหมายการค้าของตู้ จํานวน 3 ดอก, และชุดน็อตสกรูตามจํานวน 1 ของ
W-Width 600 mm. Standard
Didee No. ef Different Depth D tintin
De1uss D-1100
Ovstal H +10=1446 Heretirem
Deau
D=000
150
Satita CHIC815
หลังคาด้านบนติดตั้ง ห้อมระบายอากาศได้
ฝาด้านข้าง มีมือจับ กุญแจมีเครื่องหมายการค้า พร้อมกลอนสลักสปริง
2711
AU นําเข้าจากเยอรมันนี)
2797
27 VEHEIME
G-60827
450
G-GORG CHERA GRA
G-10Mc33-31130
ประตูหลังมีช่องระบายอากาศด้านล่าง
4201
2050
24%
GC942-609-42
ฐานมีขนาดเท่ากับตัว
เจาะรูแบบอายุแนวตั้งสลับสาย พร้อมแผ่นกรองฝุ่น
450
2185
1042 G3-31142 G-1045
และมีช่องร้อยสายแบบบานสไลด
บานพับและกลอนสปริง
W-Width 800 mm. Standard
แกตั้งปรับเอียงตามความ
ลูกอเป็นแบบ
ลาดชันได้โดยอิสระ 180
แป้นหมุน 350
มีเครื่องหมายการค้า นําเข้าจากเยอรมันนี),
ย Deal H 410-9445 Hghunim 42
Order No. of Dinurunt Duach D nina)
D=509
D=300
D=900
D=1000 D-1100
2050
450
2180
C12-808-42 13-89942 C13-81942 (13-81142 G2-90845
Paa kiat man - 1700 117 in Blue Cretart Datrimotor.
G3-81145
